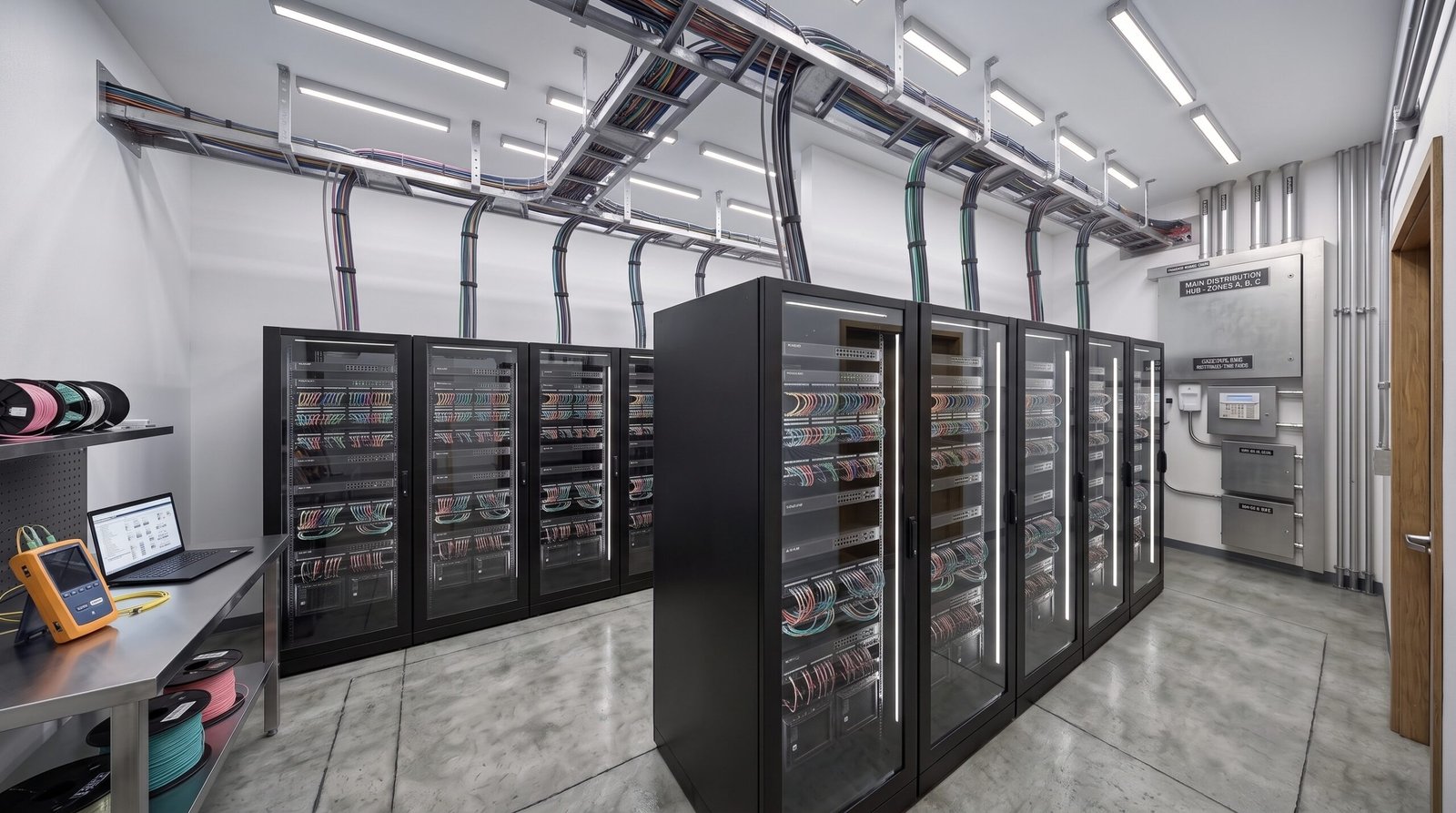

Sala de servidores con hileras de gabinetes de red cerrados en vidrio, bandeja de cableado superior organizada por colores y estación de pruebas en primer plano — Modelado de Centros de Datos y Servidores
Todos los proyectos

07 / 07 · Modelado de datos

Modelado de Centros de Datos y Servidores

Modelado BIM y coordinación técnica del punto de mayor densidad de instalaciones del proyecto, resolviendo en digital las interferencias antes de instalar.

Ficha técnica

Ubicación Pendiente
Sector Infraestructura técnica / centro de datos
Coordinación MEP + Arquitectura
Metodología Modelado BIM 3D

01 Resultados

Impacto financiero y sobrecostos evitados

5 Puntos de paso del cableado sellados contra incendio, definidos antes de fundir el piso.

También se hace seguimiento a: interferencias detectadas y resueltas en modelo antes de obra, RFIs y reprocesos en sitio durante la instalación, U libres de rack para crecimiento futuro, y la desviación entre modelo y as-built. La cifra de ahorro estimado o sobrecosto evitado se definirá al cierre del proyecto.

02 El reto

El Reto del Proyecto

El cuarto técnico es el punto de mayor densidad de instalaciones por metro cuadrado de todo el proyecto: bandeja, tubería, rociadores, luminarias y detección compiten por el mismo plenum, y los puntos de paso del cableado se definen antes de fundir el piso o hay que romperlo después.

El reto era resolver esas interferencias en digital, fijar la posición y el diámetro de cada punto de paso con su sello contra incendio antes de fundir, garantizar radios de curvatura reales en la entrada de cables a rack y validar las holguras de operación y mantenimiento (apertura de puertas, pasillo frontal, extracción de equipos).

03 La solución

La Solución Cabo

Modelamos y coordinamos el centro de datos y cuarto de servidores en un solo prototipo digital:

01
Disposición de Racks y Gabinetes Ubicación coordinada con holguras reales de operación y mantenimiento.
02
Canalización y Tubería Escalerilla portacable principal y tubería galvanizada de acometidas sin cruces improvisados.
03
Puntos de Paso del Cableado y Sellos Contra Incendio Posición y diámetro de cada punto de paso definidos y validados antes de fundir el piso.
04
Iluminación y Detección Iluminación del recinto y tablero de detección y alarma de incendio integrados al modelo.

04 Medios técnicos

Módulo de Medios Técnicos

Fig. 01  ·  Recorrido 3D

Galería del proyecto

01 / 05
Sala de servidores — vista general — Modelado de Centros de Datos y Servidores
Sala de servidores — vista general

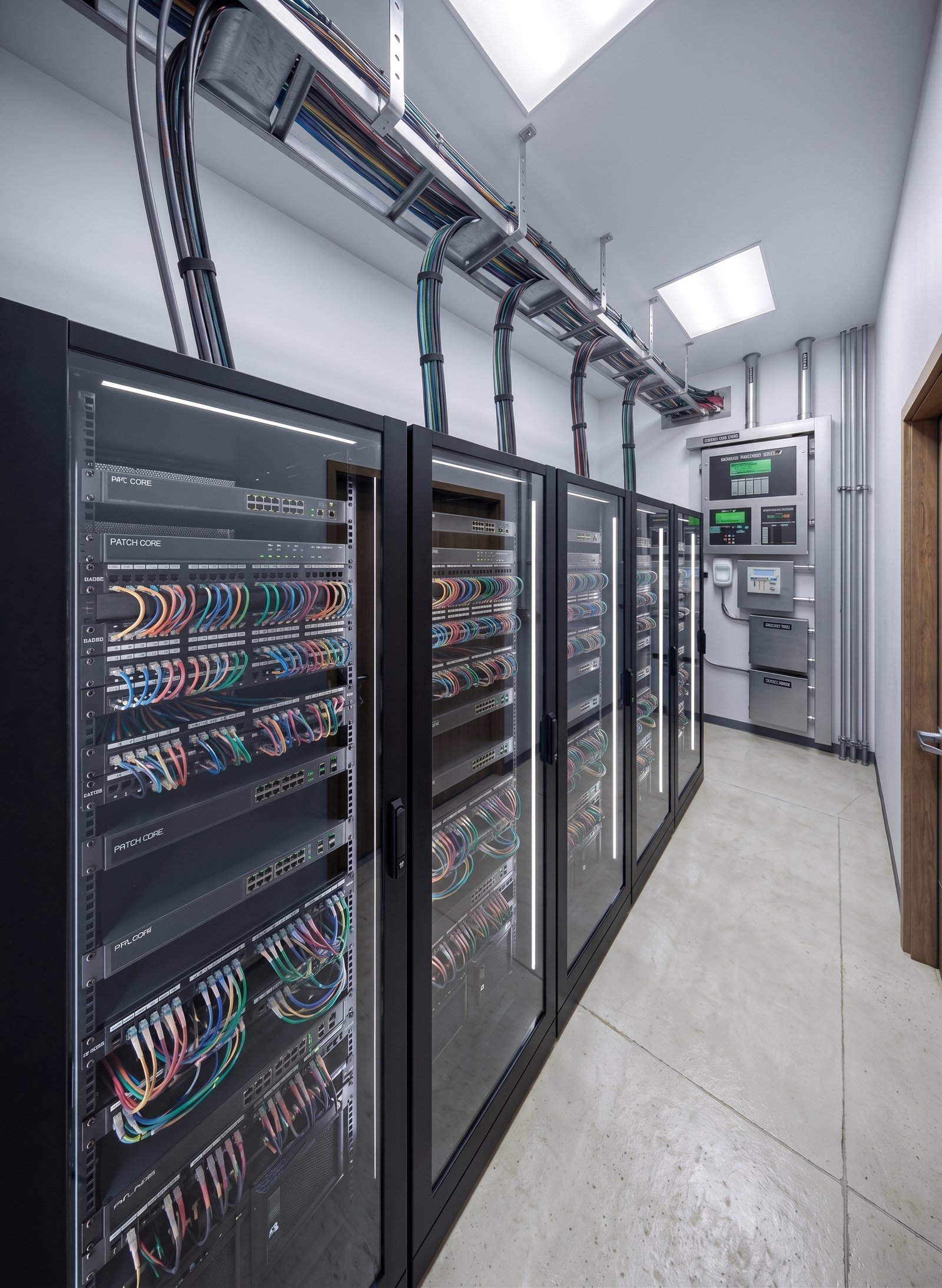

Corredor de racks — vista alternativa — Modelado de Centros de Datos y Servidores
Corredor de racks — vista alternativa

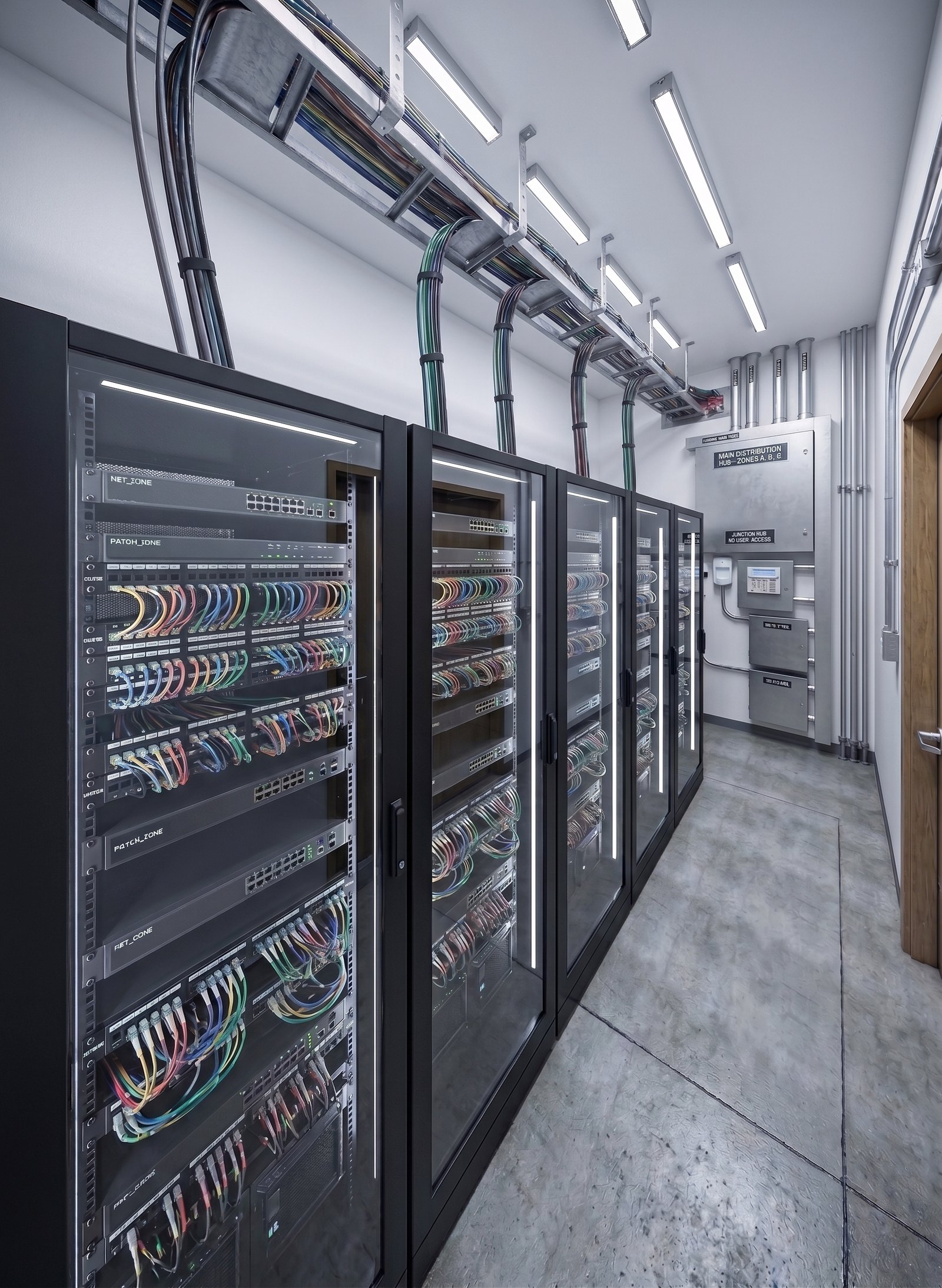

Puntos de paso del cableado — sellos contra incendio — Modelado de Centros de Datos y Servidores
Puntos de paso del cableado — sellos contra incendio
Recorrido adicional del centro de datos

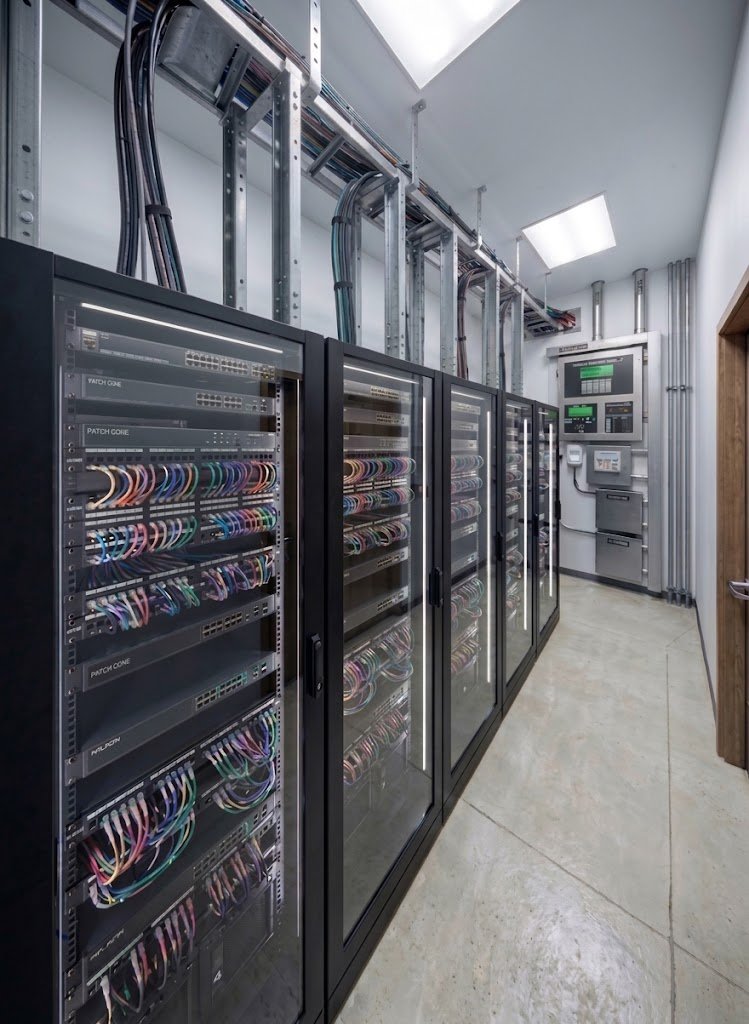

Mesa de comisionamiento — certificación y pruebas de red — Modelado de Centros de Datos y Servidores
Mesa de comisionamiento — certificación y pruebas de red

05 Entrega

Resultados Entregados

Modelo Coordinado Centro de datos y cuarto de servidores con interferencias resueltas antes de obra.
Documentación Técnica de Instalación Plantas, cortes, alturas de bandeja y despiece de pasos.
Puntos de Paso Validados Posición y sello contra incendio de cada punto de paso definidos antes de fundir el piso.
